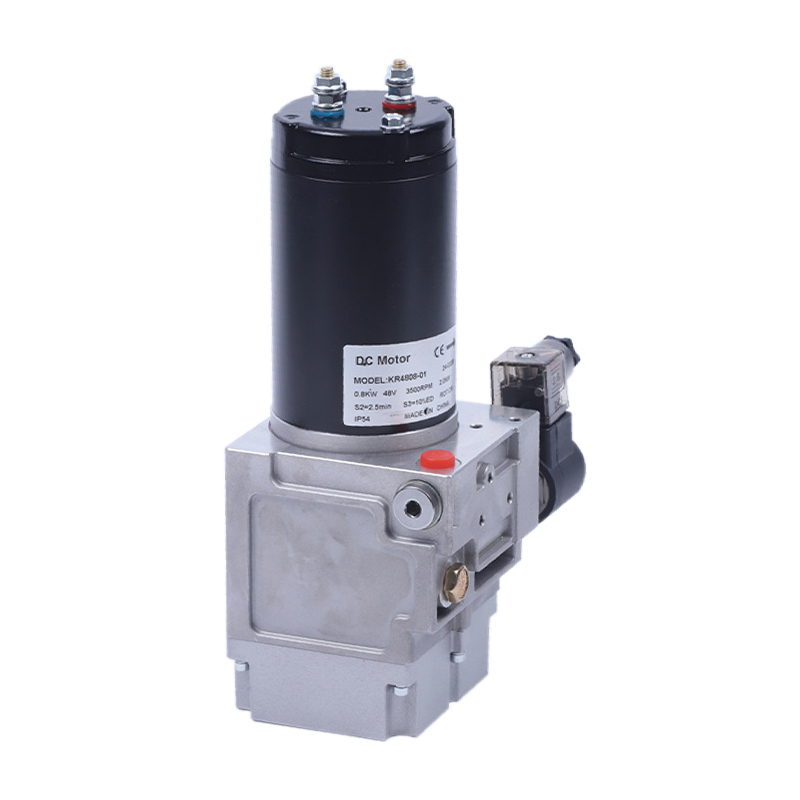

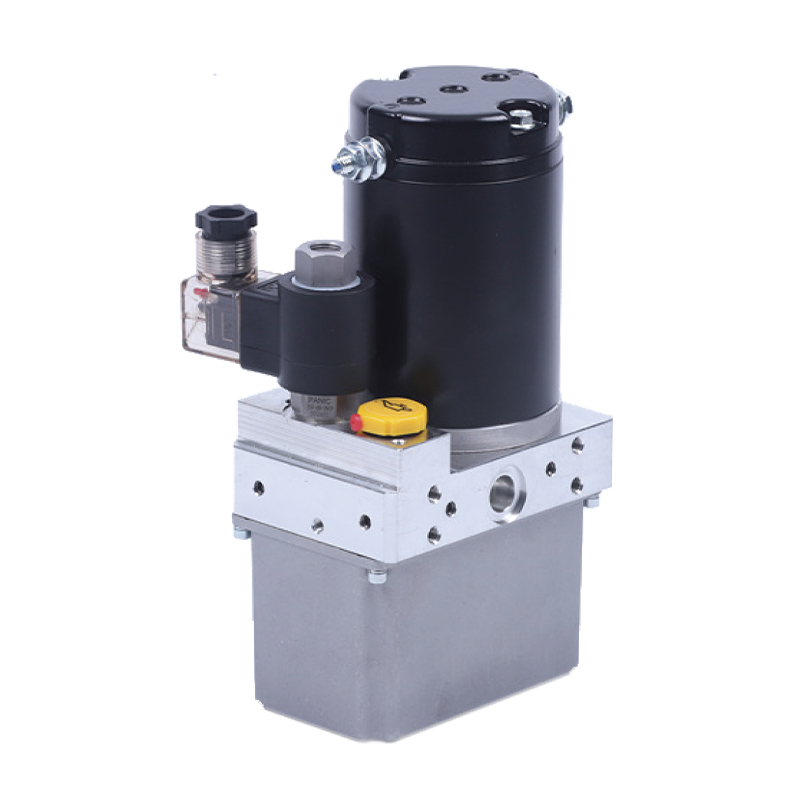

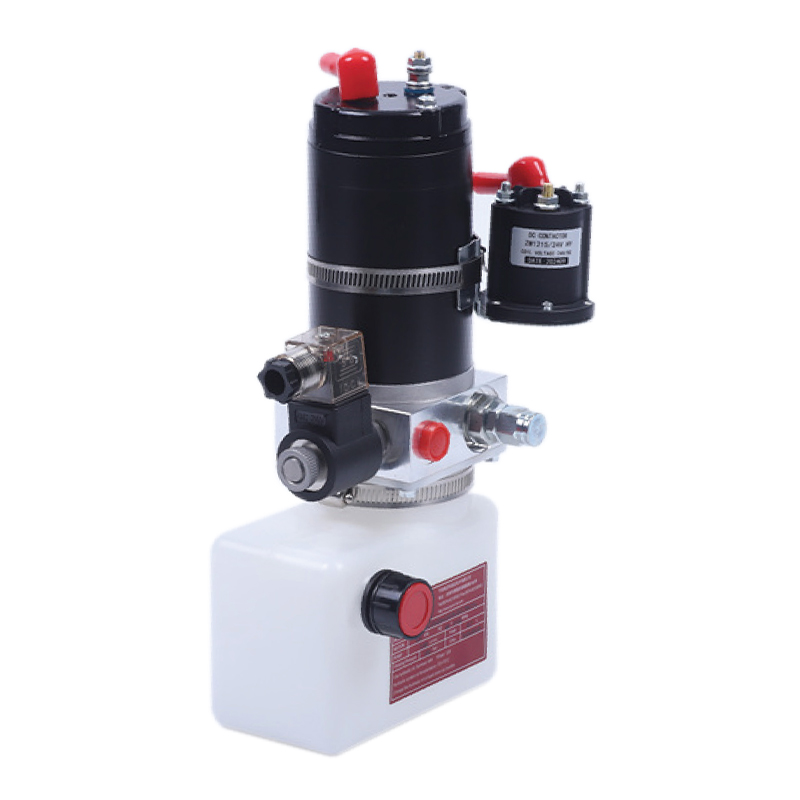

此液压动力单元专为全电动托盘车所设计。 由高压齿轮泵、 永磁直流电机、 中心阀块、 插装阀、油箱集成为一体。 启动电机 , 实现上升 , 打开电磁阀 , 实现下降。 内置压力补偿节流阀控制下降速度。 具有0.3 - 0.8KW可选电机 , 电压12 -48V可选 , 有铁制和塑料油箱可供选择。
注意事项
此动力单元为S3工作制 , 不可连续运转 , 10秒开 , 90秒停。
安装前必须保证油缸、 油管、 接头等液压元件无杂质黏附。
液压油粘度应为15 - 68ST , 夏季推荐46号抗磨液压油 , 冬季推荐32号低温液压油。
首次启动运行系统后 , 应立即检查油箱中的油量是否充足 , 一般为油箱2/3部位。
系统使用第一个100小时后 , 应更换液压油 , 以后每3000小时更换一次液压油。
原理图
产品配置
电动小金刚液压动力单元 1
| 型号 | 电压 | 功率 | 转速 | 油泵排量 | 工作压力 | 油箱 | 电磁阀电压 |
| PNC-0.8-D24-0.5/0.65-18-0.7/W-Y2 | 24VDC | 0.8KW | 3400RPM | 0.65CC/REV | 18MPA | 0.7L | 24VDC |
| PNC-0.8-D48-0.5/0.65-18-0.7/W-Y2 | 48VDC | 3100RPM | 48VDC |
电动小金刚液压动力单元 2
| 型号 | 电压 | 功率 | 转速 | 油泵排量 | 工作压力 | 油箱 | 电磁阀电压 |
| PNC-0.8-D24-0.5/1.0-13-0.7/W-Y2 | 24VDC | 0.8KW | 3400RPM | 0 . 65CC/REV | 13MPA | 0 .7L | 24VDC |
| PNC-0.8-D48-0.5/0.65-13-0.7/W-Y2 | 48VDC | 3100RPM | 1 . oCC/REV | 48VDC |
电动小金刚液压动力单元 3
| 型号 | 电压 | 功率 | 转速 | 油泵排量 | 工作压力 | 油箱 | 电磁阀电压 |
| PNC-0.8-D24-0.5/0.38-23-0.5/W-Y2 | 24VDC | 0.8KW | 3400RPM | 0.38CC/REV | 23MPA | 0.5L | 24VDC |
| PNC-0.8-D48-0.5/0.38-23-0.5/W-Y2 | 48VDC | 3100RPM | 48VDC |
电动小金刚液压动力单元 4
| 型号 | 电压 | 功率 | 转速 | 油泵排量 | 工作压力 | 油箱 | 电磁阀电压 |
| PNC-0.8-D24-0.5/0.38-23-0.4/W-Y2 | 24VDC | 0.8KW | 3400RPM | 0.38CC/REV | 23MPA | 0.4L | 24VDC |
| PNC-0.8-D48-0.5/0.38-23-0.4/W-Y2 | 48VDC | 3100RPM | 48VDC |
电动小金刚液压动力单元 5
| 型号 | 电压 | 功率 | 转速 | 油泵排量 | 工作压力 | 油箱 | 电磁阀电压 |
| PNC-0.8-D24-0.5/0.65-16-1.5/L-Y2 | 24VDC | 0.8KW | 3400RPM | 0.65CC/REV | 16MPA | 1.5L | 24VDC |
| PNC-1.2-D24-0.5/0.88-16-1.5/L-Y2 | 1.2KW | 3800RPM | 0.88CC/REV | ||||
| PNC-0.8-D48-0.5/0.65-16-1.5/L-Y2 | 48VDC | 0.8KW | 3100RPM | 0.65CC/REV | 48VDC |
说明: 如需不同流量得泵、 压力 、电机功率等系统参数 , 请联系我司业务员
